最新M12螺紋自鎖式連接器
最新標準IEC 61076-2-010:2021 M12螺紋式推拉自鎖連接器1.0版本于2021年5月27日出版,這個標準是在IEC PAS 61076-2-010：2020版本修訂而來的。
摘要：IEC 61076-2-010:2021描述了圓形連接器的推拉自鎖結構的一種規格的來源，并且與M12螺紋鎖緊連接器兼容（自然狀態下的螺紋鎖緊連接器根據IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 或 IEC 61076-2-113在本文檔中都與推拉自鎖式固定接口兼容）。并與符合IEC 61076-2-101、IEC 61076-2-109、IEC 61076-2-111(一般編碼E，內推拉編碼F除外)或IEC 61076-2-113的配套接口兼容。
根據本文檔所述的帶有推拉鎖定的固定連接器與具有M12螺旋鎖定的相應編碼的自由連接器相匹配，該連接器符合上述任何一個標準。
IEC 61076-2-012定義了另一種用于固定母連接器的內推拉自鎖，但它與本文檔中定義的內推拉自鎖不兼容。本文檔涵蓋了：
a)額定電流可達16a，額定電壓可達630v的電源連接器，通常用于工業場所的電源供應和電源應用。
b)數據和信號傳輸頻率高達500mhz的連接器。
這些連接器包括固定和自然狀態連接器，包括接線式和成型式，M12推拉鎖緊如上所述。公頭連接器有圓形接觸? 0,6毫米到? 1.5毫米。此外，推拉結構包括2種不同的推拉設計:
c)公母固定連接器的外推拉式，鎖緊槽放置在外殼的外圓柱表面上。外推拉母固定連接器是為2種不同類型的公連接器。它的外表面有兩種類型的鎖定型號。
d)內推拉式連接器，用于母固定連接器和公自由連接器，其中鎖定裝置放置在外殼的內圓柱形表面上。
本文檔中提到的IEC 61076-2系列詳細規范提供的不同編碼阻止了相應編碼的公插頭或母插頭與任何其他類似大小的接口的匹配，本文檔中提到的任何其他IEC 61076-2系列詳細規范所提供的不同編碼之間的交叉匹配。
特別注意事項：
1.M12是指M12圓形螺紋鎖定連接器鎖定鎖緊結構的螺紋尺寸。
2. IEC 61076-2-012定義了另一種用于固定母插座的內推拉結構，但它與本文檔中定義的內推拉結構不兼容。
新標準的成立：八家擁有M12產品線的連接器供應商：Binder賓德, HARTING浩亭, Molex莫仕, 菲尼克斯Phoenix, Weidmuller魏德米勒, CONEC康耐, Escha艾查, 和Murrelektronik穆爾電子與德國標準化小組(651.1.1圓形連接器工作組) 達成共識，開發了標準化、功能齊全的鎖扣型M12推拉連接器。他們的工作成果體現在今天的IEC61076-2-010標準中，該標準于2021年1月29日作為最終的國際標準草案(FDIS)發布。
成立新標準的原因：市場上款式太多，每個制造商都有自己的設計特點，有些制造商的產品只能與自己產品的公頭或是母頭插合，不能與其他家制造商的產品插合。這就造成了客戶選擇供應商的成本，限制了供應基礎，同時還有風險。實際上，市場上有關新型快速鎖定系統已經討論多年，是否統一標準化一直沒有定論。M12連接器產品形式多樣，能夠滿足數據、信號和電源傳輸的所有要求。M12推拉式新標準的推出，將使標準化成為可能。對于客戶來說，購買標準化產品是一件好事。客戶更信任那些符合標準的產品，并有更多的制造商選擇。它還促進了健康的市場競爭。
新標準的特點和優勢：

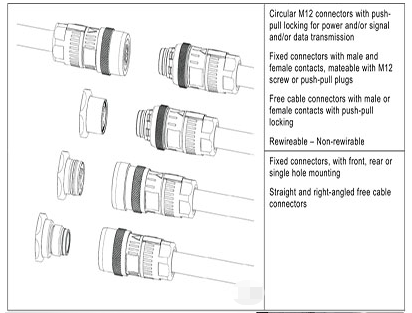

所有著名的M12變體都符合IEC61076-2-010標準，包括現場連接、成型和設備連接器等。但還有幾個主要區別：
? 新的M12推拉外形上也有一個完整的M12螺紋，使推拉和螺紋鎖定M12連接器可互換。
? M12內推拉連接器和M12外推拉之間的結合現在可以實現，因為這兩種類型都在IEC61076-2-010中標準化了。
? 前一個標準(IEC61076-2-101/109/111/113)的所有已知M12編碼也可在IEC61076-2-010標準中使用。
盡管新標準化的鎖扣型M12推拉連接器是基于新標準的產品，但內部仍然基于熟悉的M12編碼(IEC61076-2-101/-109/-111/-113)。所以，設計師們不用擔心，因為它內部結構是不變的。這種標準化有利于外部推拉鎖定機構。
新標準的介紹：
1.M12螺紋式自鎖連接器，是在原來M12螺紋鎖緊連接器上創新而來。以前的M12螺紋式連接器，只能依靠螺母鎖緊，而M12螺紋式自鎖連接器，既可以通過扭螺母鎖緊，也可以通過推拉自鎖鎖緊。特別需要注意的是，M12螺紋式自鎖連接器，不是lemo雷莫，fischer費舍爾,odu歐度，souriau蘇里奧等品牌的M12推拉自鎖連接器，這些品牌的推拉自鎖連接器沒有螺紋鎖緊結構。而且不能與Binder賓德, HARTING浩亭, Molex莫仕, 菲尼克斯Phoenix, Weidmuller魏德米勒, CONEC康耐, Escha艾查, 和Murrelektronik穆爾電子等品牌的M12螺紋式自鎖連接器相互兼容。
2.關于鎖緊結構:

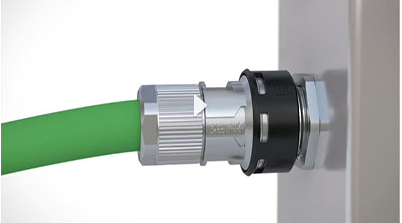

a)公頭線端（浮動式插頭free connector of male）,這種結構在原來的M12螺紋式連接器的基礎上在插頭主體上增加了一個外殼，外殼外推拉結構上有掛鉤結構。同時保留插頭外殼上的螺紋結構，當插頭插入插座時，可以推拉式插入，也可以通過原來的螺紋式插入。特別需要注意的是，這種結構可以與非此標準的板端母頭（fixed connector of female）M12螺紋連接器通過螺紋鎖緊結構兼容。
b)母頭線端（浮動式插座 free connector of female）。在原來的螺母上把尺寸做長，原來的螺母尺寸和內部螺紋結構不變。新增尺寸主體內部沒有螺紋結構，只是在內部增加了一種彈片設計。當公頭插入時，同樣可以通過螺母鎖緊，也可以通過推拉鎖緊。可以與非此標準的公頭板端（fixed connector of male）M12螺紋連接器通過螺紋鎖緊結構兼容。
c)母頭板端（fixed connector of female）。外殼主體尺寸不變，內部同時含有內螺紋和內推拉結構。內推拉結構是在內部主體上割了幾塊直槽兼容插頭的掛鉤。可以與M12螺紋連接器的公頭相互兼容。
d)公頭板端（fixed connector of male）,按M12螺紋連接器標準不做更改。
3.其他品牌的M12螺紋式推拉自鎖連接器：

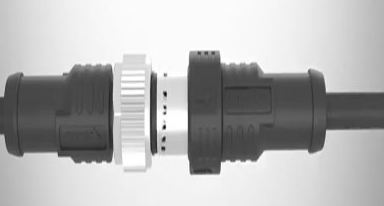

就目前來看除了上述8家M12連接器產品的廠家市場上暫時只有安費諾亮泰一家。安費諾亮泰的產品也符合IEC61076-2-010的標準，但是其設計與其他家的設計有很大的區別。其他家大多是在外殼后端上設計卡扣，而安費諾亮泰是在外殼前端上設計一排有角度的小卡扣。特別需要注意的是安費諾亮泰的M12螺紋推拉自鎖連接器只能與M12*1.0的螺紋實現螺紋自鎖。
深圳緯綸科技有限公司專業設計研發M12系列定制連接器。
